Como proveedor dedicado de H Beam Ss400, entiendo la importancia crítica de medir con precisión el espesor del ala y el alma en estos componentes estructurales. La precisión en estas mediciones garantiza no solo el cumplimiento de los estándares de la industria sino también la calidad y seguridad generales de los proyectos de construcción que utilizan nuestras vigas H. En este blog, compartiré métodos y técnicas eficaces para medir con precisión el espesor del ala y el alma de H Beam Ss400.
Comprensión de la viga H Ss400

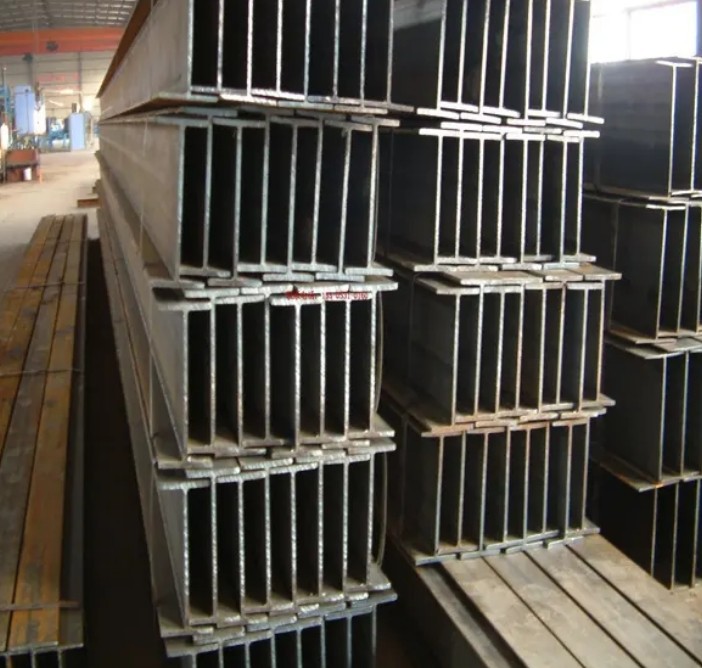

H Beam Ss400 es un producto de acero estructural popular conocido por su excelente resistencia y durabilidad. Consta de dos alas (las partes horizontales) y un alma (la parte vertical) que las conecta. El espesor preciso del ala y el alma juega un papel importante en la determinación de la capacidad de carga de la viga H. Diferentes aplicaciones de construcción pueden requerir espesores específicos para cumplir con los requisitos de seguridad y rendimiento. Para obtener más información sobre productos de acero similares, puede consultarAcero en forma de H.
Importancia de una medición precisa
La medición precisa del espesor del ala y del alma es crucial por varias razones. En primer lugar, ayuda en el control de calidad. Al asegurarnos de que el espesor cumpla con los estándares especificados, podemos garantizar que nuestras vigas en H sean de alta calidad y adecuadas para las aplicaciones previstas. En segundo lugar, las mediciones precisas son esenciales para el diseño estructural. Los ingenieros se basan en datos precisos de espesor para calcular la resistencia y estabilidad de las vigas H en un edificio u otras estructuras. Las mediciones incorrectas pueden provocar fallas estructurales, que pueden ser peligrosas y costosas.
Herramientas para medir el espesor
Medidores de espesor ultrasónicos
Los medidores de espesor ultrasónicos son una de las herramientas más utilizadas para medir el espesor de componentes metálicos, incluidas las bridas y el alma de H Beam Ss400. Estos medidores funcionan enviando ondas ultrasónicas a través del material y midiendo el tiempo que tardan las ondas en rebotar. En función de la velocidad del sonido en el acero y del tiempo de vuelo de las ondas ultrasónicas, el medidor puede calcular el espesor del material.
La ventaja de utilizar medidores de espesor ultrasónicos es su naturaleza no destructiva. Pueden medir el espesor sin dañar la viga H, lo cual es especialmente importante cuando la viga H ya forma parte de una estructura o cuando es necesario reutilizar el material. Además, los medidores de espesor ultrasónicos son relativamente fáciles de usar y pueden proporcionar resultados rápidos y precisos.
Pies de rey y micrómetros
Los calibradores a vernier y los micrómetros son herramientas de medición mecánica tradicionales que también se pueden utilizar para medir el espesor de la brida y el alma. Los calibradores Vernier pueden medir espesores con una precisión de hasta 0,02 mm, mientras que los micrómetros pueden proporcionar una precisión aún mayor, hasta 0,001 mm.
Al utilizar estas herramientas, es importante asegurarse de que las mandíbulas estén limpias y libres de residuos. La medición debe tomarse en múltiples puntos del ala y del alma para tener en cuenta cualquier variación en el espesor. Sin embargo, estas herramientas son más adecuadas para medir partes accesibles de la viga H y es posible que no puedan medir el espesor de áreas internas o de difícil acceso.
Medición del espesor de la brida
Preparación de la superficie
Antes de medir el espesor de la brida, la superficie de la brida debe estar limpia y libre de óxido, pintura u otros contaminantes. Una superficie limpia garantiza un buen contacto entre la herramienta de medición y el acero, lo cual es esencial para mediciones precisas. Si la superficie tiene un acabado rugoso, es posible que sea necesario alisarla ligeramente para mejorar la precisión de la medición.
Múltiples medidas
Para obtener una medición precisa del espesor del ala, se deben tomar múltiples mediciones en diferentes lugares a lo largo y ancho del ala. Esto se debe a que el espesor de la brida puede variar debido a los procesos de fabricación u otros factores. Para una viga H de gran tamaño, se recomienda tomar al menos cinco mediciones a intervalos uniformemente espaciados.
Análisis de datos
Después de tomar múltiples mediciones, se deben analizar los datos. Calcular el espesor medio, así como los valores de espesor mínimo y máximo. Una diferencia significativa entre los valores mínimo y máximo puede indicar un defecto de fabricación o una distribución de espesor no uniforme, que debe investigarse más a fondo.
Medición del espesor de la red
Consideraciones especiales
La medición del espesor del alma tiene algunas consideraciones especiales en comparación con el espesor del ala. El alma suele ser más delgada que el ala y su espesor puede afectar la estabilidad general de la viga H. Cuando se utiliza un medidor de espesor ultrasónico, es posible que se requiera una sonda más pequeña para medir con precisión la banda más delgada.
Medición en puntos críticos
El espesor del alma debe medirse en puntos críticos, como cerca de los puntos de conexión con las alas. Estas áreas están sujetas a mayores tensiones y cualquier variación en el espesor puede tener un impacto significativo en la integridad estructural de la viga H. De manera similar a medir el ala, se deben tomar múltiples mediciones en diferentes lugares del alma para garantizar la precisión.
Garantía y control de calidad
Una vez completadas las mediciones de espesor, es importante realizar procedimientos de control y aseguramiento de la calidad. Compare los valores de espesor medidos con los estándares especificados para H Beam Ss400. Si las mediciones están dentro del rango de tolerancia aceptable, se puede considerar que la viga H cumple. Sin embargo, si las medidas se desvían significativamente de los estándares, es posible que sea necesario rechazar o reelaborar la viga H.
La calibración periódica de las herramientas de medición también es esencial para mantener la precisión de la medición. Los medidores de espesor ultrasónicos, calibradores a vernier y micrómetros deben calibrarse de acuerdo con las instrucciones del fabricante a intervalos regulares.
Comparación con otros productos de acero estructural

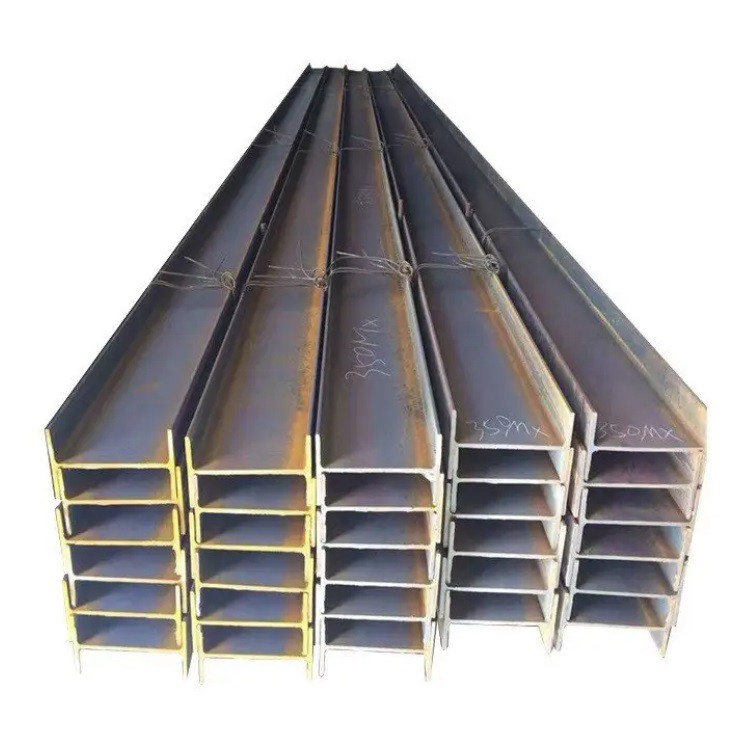

En el mercado existen otros productos de acero estructural similares a H Beam Ss400, comoIpe S235yPerfil hasta 100. Si bien los principios básicos para medir el espesor del ala y el alma son similares para estos productos, puede haber algunas diferencias en términos de los valores de espesor especificados y los requisitos de medición. Por ejemplo, las propiedades del material de Ipe S235 pueden ser diferentes de las de H Beam Ss400, lo que puede afectar la velocidad del sonido en el acero cuando se utiliza un medidor de espesor ultrasónico.
Conclusión
Medir con precisión el espesor del ala y el alma de H Beam Ss400 es un paso crucial para garantizar la calidad y el rendimiento de nuestros productos. Al utilizar las herramientas adecuadas y seguir los procedimientos de medición correctos, podemos ofrecer a nuestros clientes vigas en H que cumplen con los más altos estándares. Ya sea usted un ingeniero de construcción, un contratista o esté involucrado en cualquier proyecto que requiera acero estructural, las mediciones precisas del espesor son esenciales para el éxito y la seguridad de su proyecto.
Si está interesado en comprar H Beam Ss400 de alta calidad o tiene alguna pregunta sobre nuestros productos, lo invitamos a contactarnos para más discusiones. Estamos comprometidos a proporcionar los mejores productos y servicios para satisfacer sus necesidades.
Referencias
- "Estructuras de Acero: Diseño y Comportamiento" por Segui, W. Steven.
- Manuales del fabricante de medidores de espesor ultrasónicos, calibradores a vernier y micrómetros.
